Dingen die u moet weten over DALI D4i, DT6, DT8

Het DALI-protocol van het IoT-tijdperk (Internet of Things) wordt bepaald door de nieuwe DiiA-specificaties, bekend als D4i.

Een expert in DALI zou beweren dat D4i ideaal zou zijn voor DALI binnen een armatuur.

Moeten we verwachten dat dit waar is? Wat betekent een intra-armatuur?

Lees hieronder meer over de verschillen van D4i met eerdere DALI-versies.

1. D4i

1.1 D4i-overzicht

Een DALI-2 functie-uitbreiding heet D4i. De DALI-2-certificering is hiermee verlengd. Het probeert de ondersteuning te verbeteren voor gegevensgerelateerde services zoals verlichtingsmiddelen, energie en bediening op basis van intelligente IoT-lampen en DALI{4}}-verlichtingsregeling. gegevensverzameling en -analyse, inclusief diagnose.

Het Internet of Things wordt ondersteund door de D4i-standaard voor DALI (IoT).

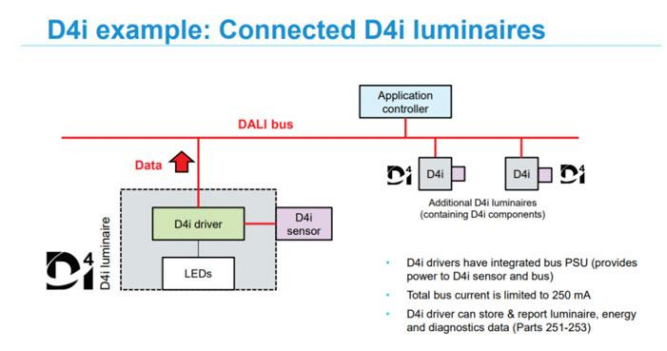

Dankzij de DALI-2-mogelijkheid van het intelligente D4i LED-besturingsapparaat (LED-drivervoeding) in de D4i-lampen kan het lampactivagegevens, energiegegevens en diagnostische gegevens in standaardindelingen rapporteren. Het is eenvoudiger om de sensor en communicatieapparatuur op de lampen te installeren vanwege de installatie-interfacevereisten van de controller.

De perfecte Internet of Things-knooppunten zijn intelligente D4i-lampen. D4i-sensoren en voorschakelapparatuur kunnen een verscheidenheid aan gegevens verzamelen om informatie te bieden voor een verscheidenheid aan functies, waaronder activabeheer, voorspellend onderhoud en prestatiebewaking. Via een D4i-controller met draadloze communicatiemogelijkheden kunnen deze gegevens worden gedeeld en verbonden met een netwerk buiten de computer.

Voorschakelapparatuur/LED-drivers en besturingsapparaten zijn beide opgenomen in het D4i-certificeringsprogramma, dat een uitbreiding is van het DALI-2-certificeringsprogramma.

De uitbreidingsfunctie in D4i is voornamelijk als volgt om de gegevensondersteuning van intelligente verlichting in het Internet of Things-tijdperk mogelijk te maken:

• Bewaking van verlichtingsmiddelen;

• Bewaking van verlichtingsmiddelen;

• Lighting debugging data-interactie;

• DC-hulpvoeding;

• Voeding voor de bus

Vanaf oktober 2019 heeft ANSI ANSI C137.4 gecreëerd, die de D4i-standaard voor DALI en de American National Standard for Lighting Systems-Digital Interface with Auxiliary Power omvat.

Recent toegevoegde normen voor andere D4i, evenals de busvoeding (DALI Part 250), de hulpvoeding (DALI Part 150) en de verlichtingsinformatie (DALI Part 251). Dit impliceert dat D4i niet alleen de algemeen aanvaarde standaard in Europa wordt, maar ook in Noord-Amerika voor slimme verlichting. Bovendien kan D4i worden gebruikt met socket-type connectoren die hot-swapping en intelligente verlichting mogelijk maken, zoals gedefinieerd door Zhaga Books 18 en 20 en Nema/ANSI C136.41.

1.2 D4i LED-voorschakelapparaat

De LED-regelapparatuur moet DALI-gegevensondersteuning bieden, inclusief deel 251, 252 en 253, om D4i-gecertificeerd te zijn.

• DALI Deel 251: Gegevens over verlichtingsarmaturen

• DALI Deel 252: Gegevens over energie

• DALI Part 253: Data-debugging voor de busvoeding en, optioneel, de hulp-DC-hulpvoeding

Een DALI geïntegreerde busvoeding is de DALI-250 (verplicht)

Hulpvoeding DALI-150 (optioneel, LED-driver voor buiten of industriële toepassingen met hoog vermogen)

De D4i LED-driver heeft een ingebouwde DALI-busvoeding die elk aangesloten DALI-besturingsapparaat van stroom kan voorzien. De mogelijkheid om DALI-sensoren of andere besturingsapparaten op te nemen die alleen via de DALI-bus kunnen worden gevoed in toepassingen met slimme verlichting. Een extra 24V-voedingsbron is nodig voor besturingsapparaten met een hoge stroombehoefte, zoals draadloze communicatiebesturingsapparatuur voor wegverlichting. Het kan worden geleverd door een afzonderlijk stuk stroomapparatuur of het kan worden opgenomen in het LED-besturingsapparaat.

1.3 D4i-besturingsapparaat

De DALI 351-standaard is van toepassing op besturingsapparatuur die in lampen kan worden gemonteerd of aan lampen kan worden bevestigd, evenals D4i-besturingsapparaten. Het D4i-apparaat heeft een DALI-bus of een extra voedingsbron nodig.

Naast het schetsen van de specifieke specificaties voor het stroomverbruik van het apparaat, stelt DALI Part 351 de normen vast voor vier afzonderlijke categorieën besturingsapparaten (A tot en met D). Als er meerdere besturingsapparaten zijn, geeft het aan hoe moet worden bepaald welk besturingsapparaat prioriteit heeft. Toepassingen van Type AD zijn onder meer draadloze netwerkverlichtingscontrollers, lichtsensoren, bewegingssensoren en timers voor zowel binnen- als buitengebruik.

2. Algemeen apparaattype DT (DT6, DT8)

Bij DALI-aansturing horen we vaak DT6 of DT8. Wat impliceren ze?

DALI kan in beide richtingen communiceren met lampen. U kunt controleren of de lampen goed werken en de helderheid van de verlichting. Het DALI-protocol is sinds het begin meerdere keren uitgebreid en elk nieuw apparaat heeft een nieuw nummer gekregen (apparaattype X=DTX). Noodverlichting (DT1), LED (DT6) en RGB/tunable white light control zijn de meest recente noemenswaardige veranderingen (DT8). De componenten van de IEC 62386-norm worden geïllustreerd in de onderstaande afbeelding. De besturingsoplossingen van het bedrijf omvatten DALI DT8 en DALI DT6. De eerste is voor kleurregelbare armaturen, terwijl de tweede de grootte van de voorschakelapparatuur specificeert.

Maar hoe zijn hun respectievelijke systemen ontworpen om met hun individuele bedieningselementen om te gaan?

2.1DT6-LED-driver of voorschakelapparaat

De kenmerken van de voorschakelapparatuur, een apparaat van apparaattype 6, worden beschreven in Deel 207. Apparaattype 6 wordt gemakshalve aangeduid als DT6 in de nomenclatuur, wat staat voor DALI Dimmable LED DRIVER. Uit de DALI-standaardorganisatiestructuur blijkt duidelijk dat aan de drie standaardvereisten van deel 101, 102 en 207 moet worden voldaan door de besturingsapparaten van DT6. De meest populaire DALI-productcategorie op de markt op dit moment is de DT6. In zowel binnen- als buitenlichtregelsystemen zijn LED-drivers met constante stroom en spanning de primaire productvormen.

2.2 DT8-Kleurcontroleapparaat

Apparaattype 8 is bekend onder de initialen DT8 (kleurcontroleapparaat). In tegenstelling tot Device Type 6 (lampbesturingsapparaat), lijkt Device Type 8 (schakelaarbesturingsapparaat) echter niet overeen te komen met een specifiek product, en vice versa. Alleen dat het definitieobject een besturingsapparaat is dat de uitvoerkleur kan wijzigen, werd gespecificeerd in deel 209 van het document. Het kan het besturingsapparaat zijn voor een LED-lamp of het kan het besturingsapparaat zijn voor een ander soort lichtbron. Het besturingsapparaat dat DT8 ondersteunt, is typisch het LED-lampbesturingsapparaat dat de kleur van de lichtuitvoer ondersteunt, dankzij de vooruitgang in de verlichtingstechnologie tot op de dag van vandaag. De DALI tunable white LED-driver of LED-driver met meerdere uitgangen wordt ook wel DT8 genoemd. De drie standaardspecificaties - deel 101, deel 102 en deel 209 - moeten worden vervuld door DT8-voorschakelapparatuur vanuit het standpunt van de daadwerkelijke toepassingsvereisten.

Gebruik de twee DT6-apparaten om de CW (koud wit) en WW (warm wit) twee verschillende kleurtemperatuurbronnen met verschillende kleurtemperaturen aan te sluiten. Pas vervolgens het uitvoerniveau van het tweewegbesturingsapparaat aan via de master om de kleurtemperatuur en helderheid te wijzigen. Deze methode wordt over het algemeen gebruikt vóór de standaardformulering van de DT8 als de lichtkleur moet worden aangepast in de toepassing.

Er zijn meer DT6-apparaten nodig om verschillende gekleurde lichtbronnen aan te sluiten om de RGB-kleurtemperatuur te wijzigen. Alleen DT6 kan, afhankelijk van de resultaten van de aanpassing, ook het doel bereiken om de kleurtemperatuur of RGB-kleur van de lamp te wijzigen. Deze aanpak heeft echter ook een duidelijk nadeel:

• De bus moet twee of meer besturingsapparaten of adressen hebben.

• De hoofdcontrollers worden gebruikt om de kenmerken van de RGB-kleur of kleurtemperatuur te wijzigen, waardoor het een uitdaging is om consistentie en compatibiliteit te garanderen.

• Het gebruik van talrijke onafhankelijke besturingsapparaten om het systeem duurder en complexer te maken.

Bovendien is er meer inbouwruimte nodig. De kenmerken van de kleuraanpassing zijn geïntegreerd in het interne om te voldoen aan het DT8-standaardbesturingsapparaat en er is slechts één adres bezet, wat de bovengenoemde problemen effectief kan oplossen en het gebruik eenvoudiger maakt. Aangezien de nieuwe apparaattypes DT24 (Tc) en DT25 (xy) kunnen worden geïntegreerd om het te vervangen, zal de inhoud van de DT6- en DT8-specificaties drastisch worden verminderd totdat de protocolversie wordt geüpgraded totdat deze geleidelijk wordt afgeschaft.

2.3 Het verschil tussen DALI DT8 en DALI DT6

Laten we het verschil tussen deze twee in minder tekens samenvatten:

2.4 Conclusie

We kunnen gerust stellen dat DT8 tijd, mankracht, ruimte, complexiteit en geld bespaart omdat:

• Een DALI DT8-armatuur gebruikt een enkel DALI kort adres om twee of meer uitgangen op een enkele DALI DT8 LED-driver aan te sturen. Als gevolg hiervan wordt het aantal van dergelijke adressen en LED-drivers dat nodig is voor kleurwisselbesturing aanzienlijk verminderd.

• DALI DT8 heeft slechts één adres nodig voor tunable white-regeling, terwijl DALI DT6 twee adressen nodig heeft.
